Beschreibung

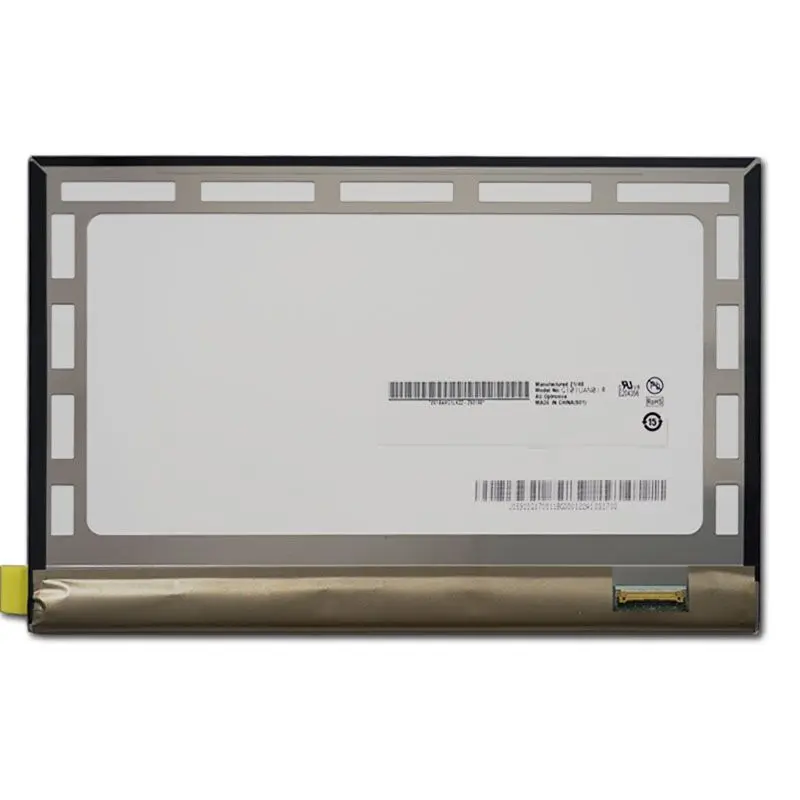

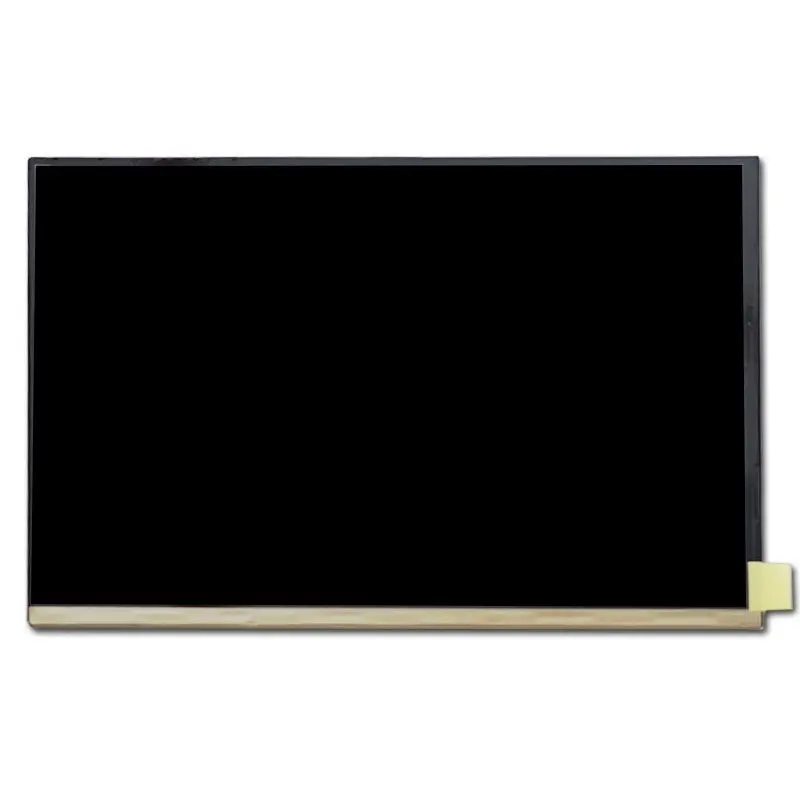

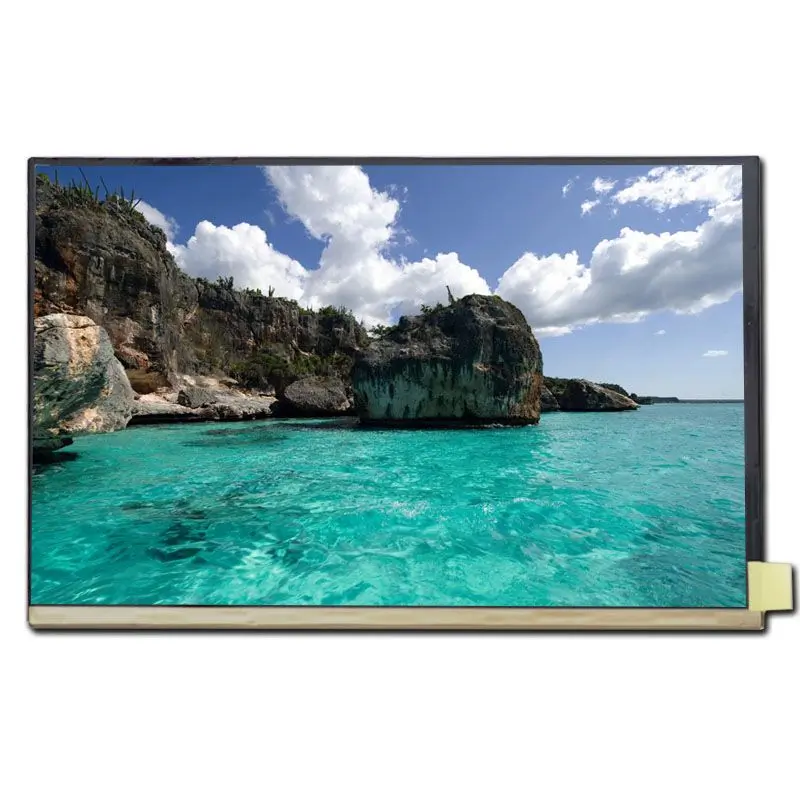

G101UAN01.0 General Description
G101UAN01.0 is a Color Active Matrix Liquid Crystal Display composed of a TFT LCD panel and LED backlight system. The screen format is intended to support the 16:10 WUXGA, 1920(H) x 1200(V) screen and 16.7M colors(RGB 6-bits + Hi-FRC) with LED backlight driving circuit. All input signals are eDP 1.2 interface compatible.
101UAN01.0 AUO TFT LCD Screen Characteristics
The 10.1 inch AUO TFT LCD Screen features an active area of 216.81 mm (H) x 135.5 mm (V) with a resolution of 1920 x 1200 pixels, arranged in a RGB vertical stripe pattern with a pixel pitch of 0.11292 mm. Utilizing AHVA (Advanced Hyper-Viewing Angle) technology in a normally black display mode, it operates at a nominal input voltage of 3.3V and has a maximum power consumption of 2.37W. The module weighs up to 140 grams and has physical dimensions of 228.02 mm x 148.12 mm x 5.35 mm. It employs an eDP 1.2 electrical interface and features a low-reflection (LR) surface treatment, supporting 16.7 million colors (RGB 6-bit + Hi-FRC). Designed for operation within a temperature range of -10°C to +60°C for both front and rear surfaces, and capable of storage from -20°C to +60°C, the module is also RoHS compliant, ensuring adherence to environmental standards.
10.1″ TFT-LCD Produkt-Spezifikationen
| Modellnummer | G101UAN01.0 |
|---|---|
| Größe | 10.1 |
| Auflösung | 1920*1200 |
| Umriss Dimension | 227.72*147.8*5.35 |
| Aktiver Bereich | 216.81*135.5 |
| Helligkeit(cd/m²) | 380 |
| Schnittstelle | eDP |
| Ansicht Richtung | ALLE |
| Betriebstemperatur | -10~60 |
| Lagertemperatur | -20~70 |
| LED-Lebensdauer | 30000 |
| Touchscreen-Unterstützung | Ohne |
| Kontrastverhältnis | 800:1 |
| Stromversorgung | 3.3V |
| Anzeige Typ | Farb-LCD |
10.1″ TFT LCD Kundenspezifische Lösungen
Optimieren Sie Ihre Kabellösungen
Passen Sie die Länge, Position und Pinbelegung Ihrer Kabel an, oder fügen Sie zusätzliche Stecker hinzu, um die Funktionalität zu verbessern. Holen Sie sich eine maßgeschneiderte Kabellösung, um Ihre Verbindungen zu optimieren und eine sichere, zuverlässige Leistung zu gewährleisten.
PCB Modifications
Choose from a variety of variations in PCB shape, size, pin and component layout to make it fully suitable for your application.
Erhöhen Sie die Benutzerfreundlichkeit mit Touchscreen-Technologie
Verbessern Sie Ihr Benutzererlebnis mit kapazitiver oder resistiver Touchscreen-Technologie. Wir passen die Glasdicke und die Form des Touchscreens an, um eine perfekte Anpassung an Ihre Designanforderungen zu gewährleisten.
Kundenspezifisches Deckglas
Statten Sie Ihr Display mit einem individuell zugeschnittenen Deckglas aus, um die Haltbarkeit und Leistung zu erhöhen. Wählen Sie aus verschiedenen Stärken und entscheiden Sie sich für eine optische Verklebung, die Schutz vor Feuchtigkeit und Schmutz bietet und eine langlebige und zuverlässige Lösung gewährleistet.
