Descrizione

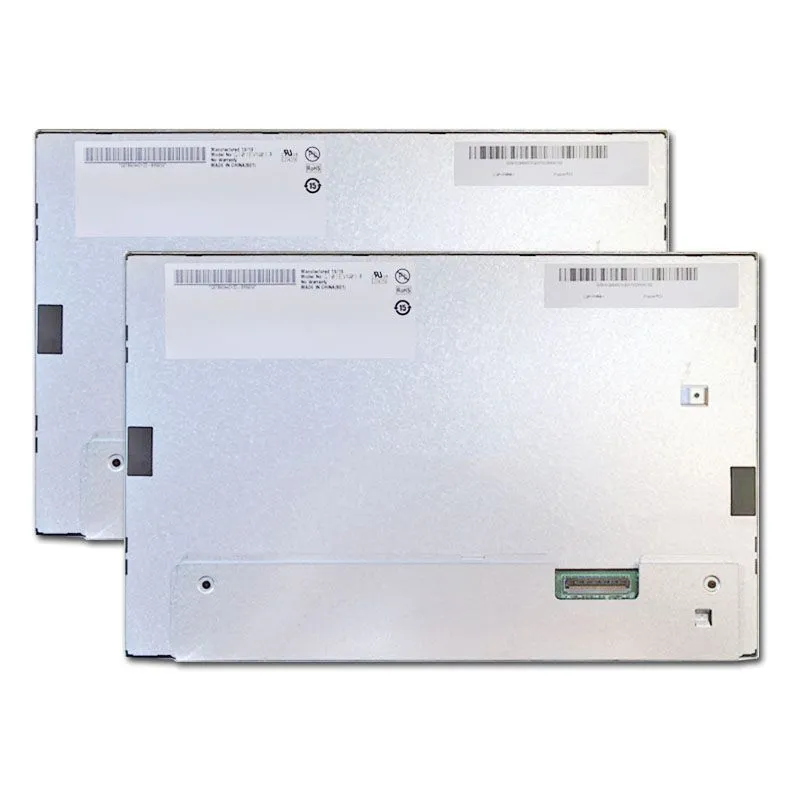

G101EVN01.3 General Description
G101EVN01.3 is a Color Active Matrix Liquid Crystal Display composed of a TFT LCD panel, a driver circuit, and LED backlight system. The screen format is intended to support the 16:10 WXGA, 1280(H) x800(V) screen and 16.2M colors (RGB 6-bits + 2-bits dithering) with LED backlight driving circuit. All input signals are LVDS interface compatible.
G101EVN01.3 AUO LVDS Display Characteristics
The 10.1-inch AUO LVDS Display features an active area of 216.96 mm (H) x 135.6 mm (V) with a resolution of 1280 x 800 pixels, arranged in a RGB vertical stripe pattern and a pixel pitch of 0.1695 mm. Utilizing MVA (Multi-Domain Vertical Alignment) technology in a normally black display mode, it operates at a nominal input voltage of 3.3V with a maximum power consumption of 6.65W (including logic and backlight power). The module weighs up to 350 grams and has physical dimensions of 227.91 mm (H) x 148 mm (V) x 7.6 mm (T) (without the connector). It employs an LVDS electrical interface and features a surface treatment with anti-reflection (≤1.5%), hardness of 3H, and anti-static properties. Supporting 16.2 million colors (8-bit) and 262K colors (6-bit), the display operates effectively within a temperature range of -20°C to +70°C (central) and can be stored in temperatures from -30°C to +80°C. The module is also RoHS compliant, ensuring adherence to environmental standards.
10.1″ TFT-LCD Product Specifications
| Numero di modello | G101EVN01.3 |
|---|---|
| Dimensione | 10.1 |
| Risoluzione | 1280*800 |
| Dimensione del contorno | 227.91*148*8.34 |
| Area attiva | 216.96*135.6 |
| Luminosità (cd/m²) | 500 |
| Interfaccia | LVDS |
| Visualizza la direzione | ALL |
| Temperatura di esercizio | -20~70 |
| Temperatura di stoccaggio | -30~80 |
| Durata del LED | 50000 |
| Supporto per touchscreen | Senza |
| Rapporto di contrasto | 1300:1 |
| Alimentazione | 3.3V |
| Tipo di display | LCD a colori |
10.1″ TFT LCD Custom Solutions
Ottimizzate le vostre soluzioni via cavo
Regolate la lunghezza, la posizione e la piedinatura dei vostri cavi o aggiungete connettori supplementari per migliorare la funzionalità. Ottenete una soluzione di cavi personalizzata, progettata per semplificare le connessioni e garantire prestazioni sicure e affidabili.
PCB Modifications
Choose from a variety of variations in PCB shape, size, pin and component layout to make it fully suitable for your application.
Elevare l'esperienza dell'utente con la tecnologia touch screen
Migliorate la vostra esperienza utente con la tecnologia touch screen capacitiva o resistiva. Personalizzeremo lo spessore del vetro e la forma del pannello tattile per garantire un adattamento perfetto ai vostri requisiti di progettazione.
Vetro di copertura personalizzato
Equipaggiate il vostro display con un vetro di copertura tagliato su misura per aumentare la durata e le prestazioni. Scegliete tra vari spessori e optate per l'incollaggio ottico per proteggere il display da umidità e detriti, garantendo una soluzione affidabile e duratura.
