Description
1.8″ TFT LCD Module 128×160 | Arduino/STM32 Support:
| 1.8-inch SPI LCD Module – a compact, high-resolution (128×160) display designed for seamless integration with Arduino, C51, STM32, and other embedded platforms.
✅ 128×160 RGB resolution with 18-bit color depth |
 |
| 1.8inch SPI Module ST7735S | ||||||

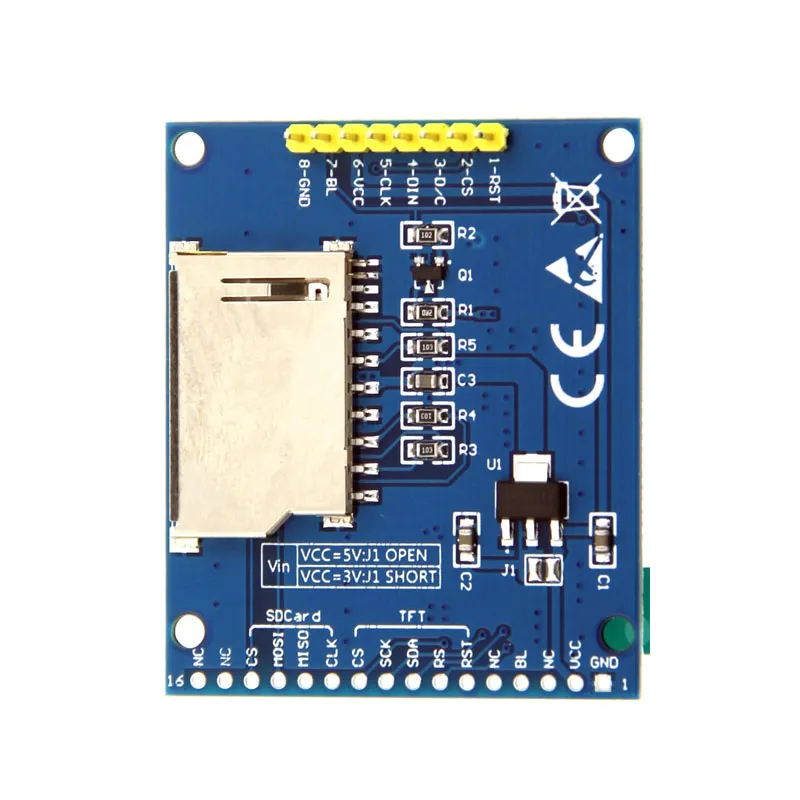

| Paramètres clés | Couleur d'affichage | Couleur RVB 65K | Interface | PIN NO. | SYMBOL | DESCRIPTION |
| Taille de l'écran | 1.8(inch) | 1 | RST | LCD reset signal, low level reset | ||
| Type | TFT | 2 | CS | LCD chip select signal, low level enable | ||
| CI du conducteur | ST7735S | 3 | D/C | LCD register / data selection signal, | ||
| Résolution | 128*160 (Pixel) | high level: register, low level: data | ||||
| Interface du module | 4-wire SPI interface | 4 | DIN | Signal de données d'écriture du bus SPI de l'écran LCD | ||
| Zone active (zone AA) | 28.03×35.04(mm) | 5 | CLK | Signal d'horloge du bus SPI de l'écran LCD | ||
| Taille de la carte de circuit imprimé du module | 34.5×58.0(mm) | 6 | VCC | LCD Power positive (3.3V~5V) | ||
| Température de fonctionnement | -20℃~60℃ | 7 | BL | Backlight control, high level lighting, | ||
| Température de stockage | -30℃~70℃ | if not controlled, connect 3.3V always bright | ||||
| Tension d'alimentation VCC | 3.3V | 8 | GND | Masse de l'alimentation du LCD | ||

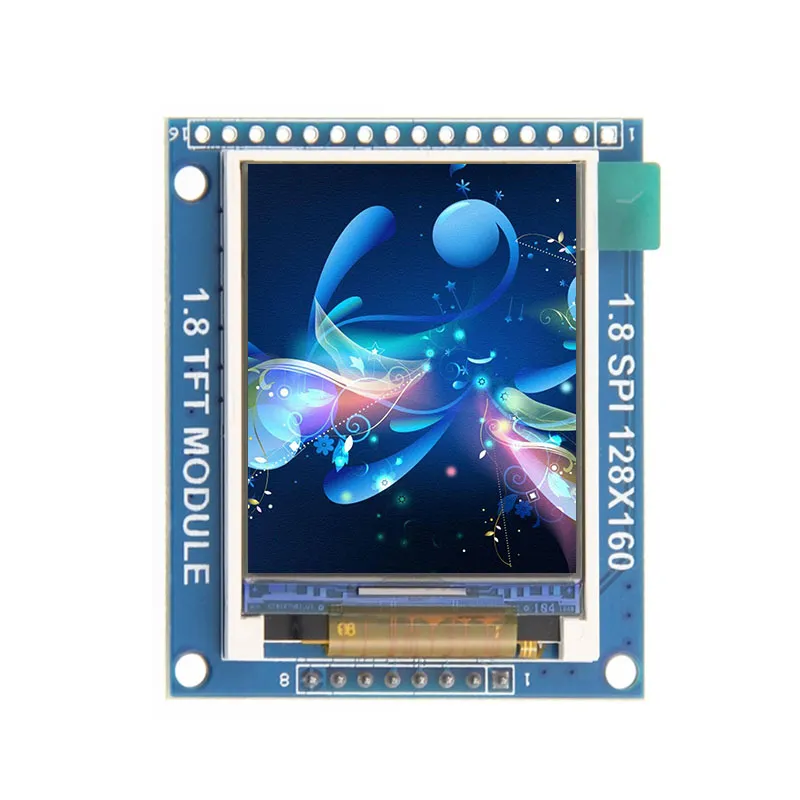

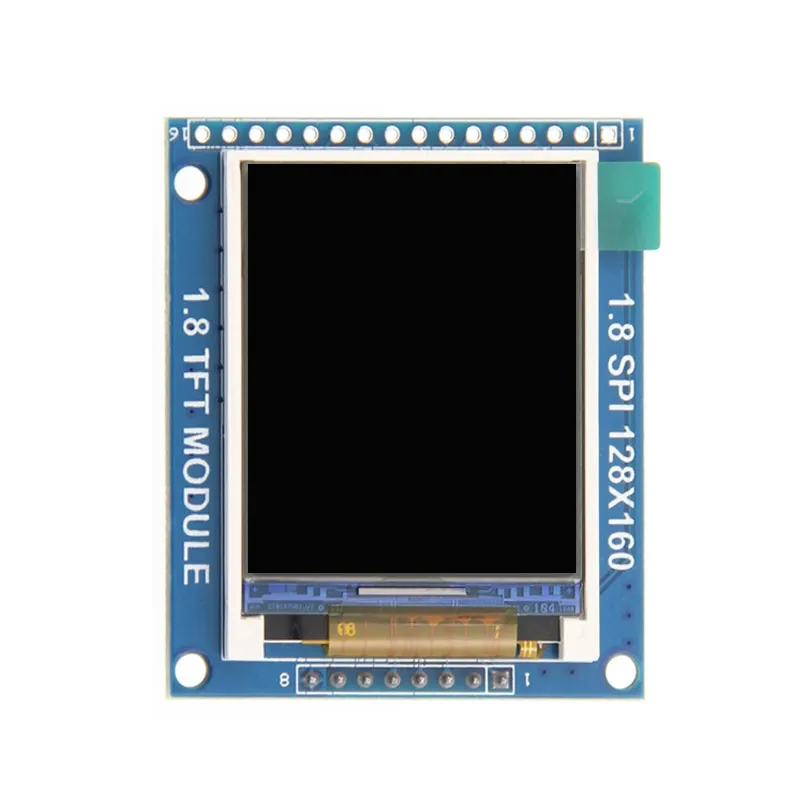

| image du produit |  |
|||||
