Description
TM104SDHG30-02 General Desription

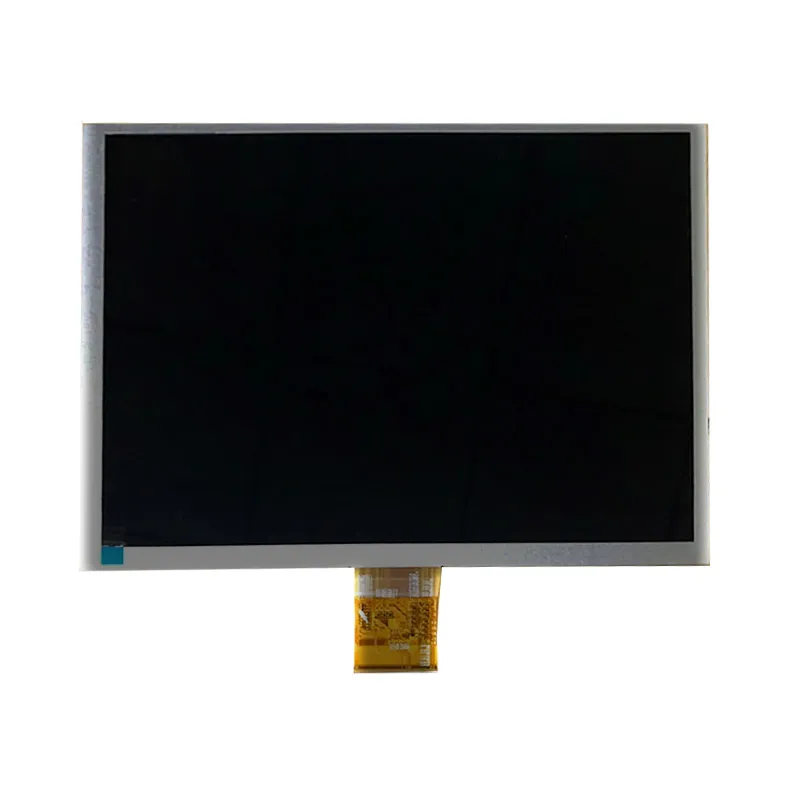

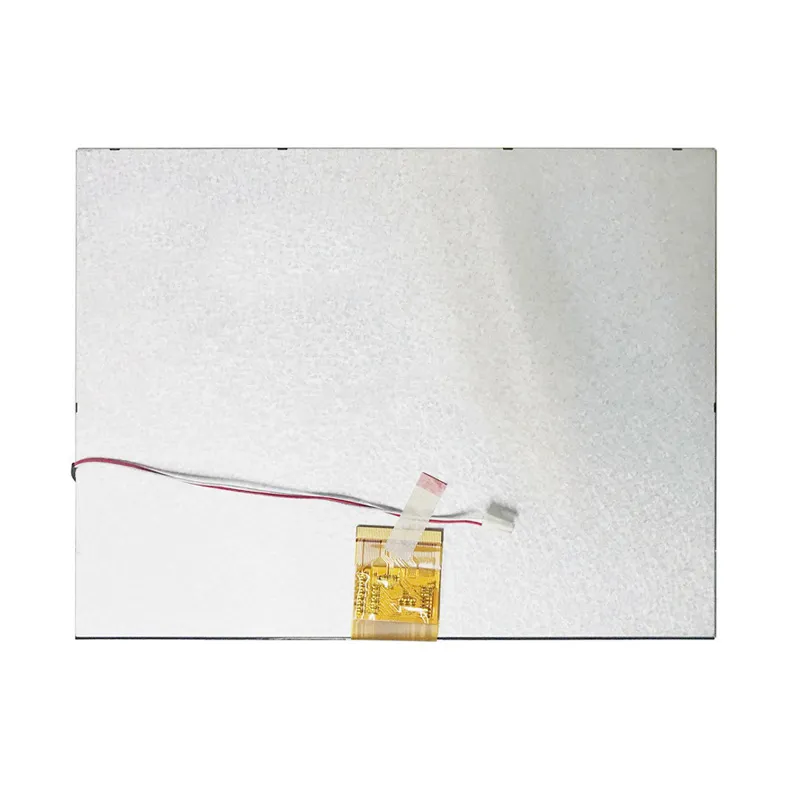

The TIANMA TM104SDHG30-02 is a rugged 10.4-inch TN LCD module designed for industrial and outdoor applications. With 800×600 resolution and 350 cd/m² brightness, it ensures clear visibility in variable lighting conditions. The TTL interface guarantees stable compatibility with legacy industrial systems, while its 500:1 contrast ratio enhances readability for critical data. Built to endure extreme environments, it operates in -20°C to 70°C and stores in -30°C to 80°C, backed by a 30,000-hour LED lifespan. Its 3.3V low-power design reduces energy consumption, and the slim 228.4×175.4×6.5mm profile fits compact installations. Ideal for fixed-view setups with 70/70/60/70 viewing angles, this display excels in reliability-driven scenarios.
Application & Performanc
The TM104SDHG30-02 thrives in industrial automation HMIs, warehouse logistics terminals, and outdoor payment kiosks, where TTL compatibility and durability are paramount. Its 350 cd/m² brightness suits semi-outdoor environments like construction site control panels and agricultural machinery dashboards, while the wide temperature range supports cold storage monitors and desert solar farm systems. The rugged design powers portable medical devices, vending machine interfaces, and railway signal displays, ensuring stable performance in high-vibration settings. With 30k-hour longevity, it’s ideal for fuel station pumps, HVAC control units, and legacy factory equipment upgrades, delivering cost-effective reliability for 24/7 operations.
10.4″ Product Specifications
| Diagonal Size | 10.4 inch |
|---|---|
| Nombre de pixels | 800×600 |
| Luminance | 350 |
| Module Size | 228.4×175.4×6.5 |
| Zone active | 211.2×158.4 |
| Viewing Direction | TN |
| View Angle(U/D/R/L) | 70/70/60/70 |
| Interface | TTL |
| Rapport de contraste | 500 : 1 |
| Température de fonctionnement | -20 ~ 70 °C |
| Température de stockage | -30 ~ 80 °C |
| Durée de vie des LED | 30000 |
| Prise en charge de l'écran tactile | Sans |
| Alimentation électrique | 3.3/11.0/25.0/-7.0V |
| Type d'affichage | Color TFT |
TIANMA LCD Display Custom Solutions
Optimisez vos solutions de câblage
Ajustez la longueur, la position et le brochage de vos câbles, ou ajoutez des connecteurs supplémentaires pour améliorer la fonctionnalité. Obtenez une solution de câblage personnalisée conçue pour rationaliser vos connexions et garantir des performances sûres et fiables.
Modifications de la carte de circuit imprimé
Choisissez parmi une variété de variations dans la forme du circuit imprimé, la taille, la disposition des broches et des composants pour l'adapter parfaitement à votre application.
Améliorer l'expérience de l'utilisateur grâce à la technologie de l'écran tactile
Améliorez votre expérience utilisateur grâce à la technologie des écrans tactiles capacitifs ou résistifs. Nous personnaliserons l'épaisseur du verre et la forme de l'écran tactile pour qu'il réponde parfaitement à vos exigences en matière de conception.
Verre de couverture sur mesure
Équipez votre écran d'une vitre de protection découpée sur mesure pour améliorer sa durabilité et ses performances. Choisissez parmi différentes épaisseurs et optez pour le collage optique afin d'assurer une protection contre l'humidité et les débris, garantissant ainsi une solution durable et fiable.
