Descrizione
G104SN03 V1 General Description
G104SN03 V1 is a Color Active Matrix Liquid Crystal Display composed of a TFT-LCD display, a driver circuit, and a backlight system . The screen format is intended to support SVGA (800(H) x 600(V)) screen and 16.8M (RGB8-bits) or 262K colors (RGB 6-bits). All input signals are LVDS interface compatible. Inverter card of backlight is not included.

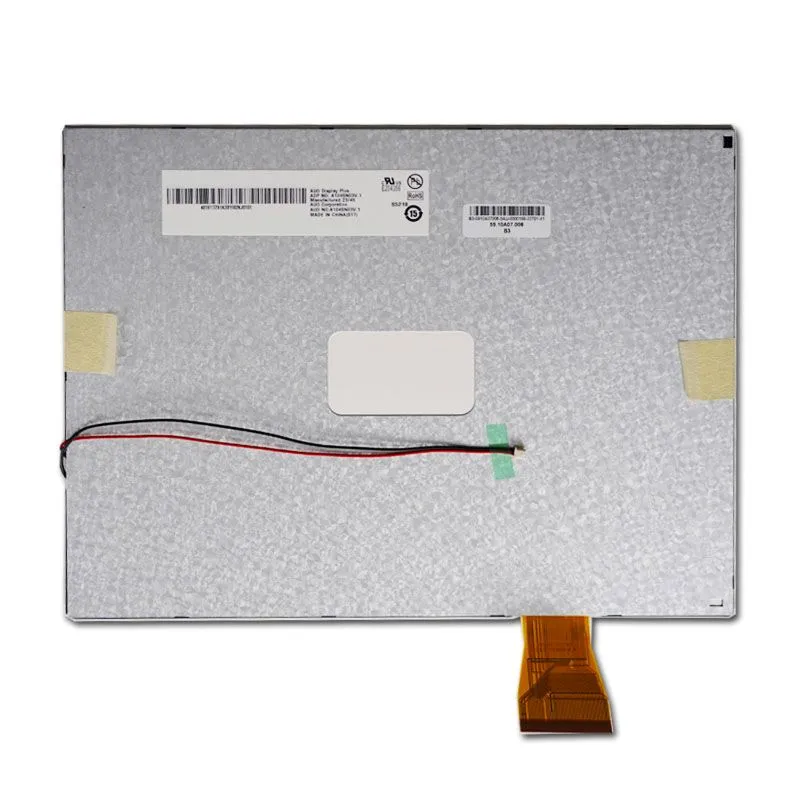

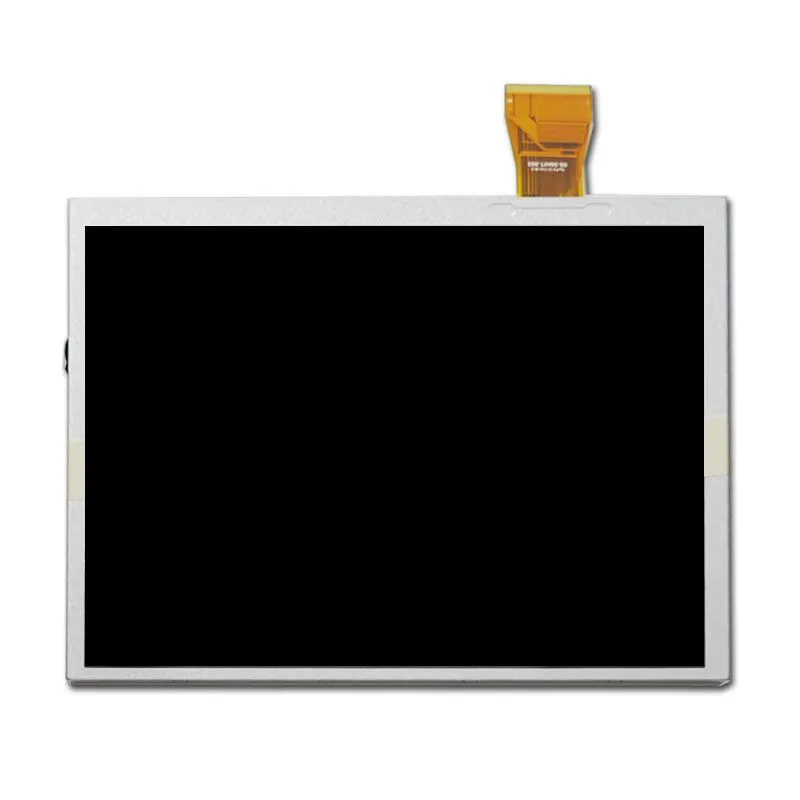

G104SN03 V1 AUO TFT Display Screen Characteristics
The 10.4 inch AUO TFT Display Screen features an active area of 211.2 mm (H) x 158.4 mm (V) and a resolution of 800 x 600 pixels, arranged in a RGB vertical stripe pattern with a pixel pitch of 0.264 mm. Operating in a TN (Twisted Nematic) normally white display mode, it has a nominal input voltage of 3.3V and offers typical power consumption of 4.26W at IRCFL=5.0mA and 3.56W at IRCFL=3.8mA, specifically under an all-black pattern. The module weighs approximately 300 grams and has physical dimensions of 236.0 mm (H) x 174.3 mm (V) x 5.6 mm (D). It utilizes a 1-channel LVDS electrical interface and features an anti-glare surface treatment with a hardness rating of 3H, supporting 16.8 million colors (8-bit) and 262K colors (6-bit). Designed to operate within a temperature range of -20°C to +70°C and suitable for storage from -30°C to +80°C, the module is also RoHS compliant, ensuring adherence to environmental standards.
10.4″ TFT-LCD Product Specifications
| Numero di modello | G104SN03 V1 |
|---|---|
| Dimensione | 10.4 |
| Risoluzione | 800*600 |
| Dimensione del contorno | 236*174.3*6 |
| Area attiva | 211.2*158.4 |
| Luminosità (cd/m²) | 230 |
| Interfaccia | LVDS |
| Visualizza la direzione | TN |
| Temperatura di esercizio | -20~70 |
| Temperatura di stoccaggio | -30~80 |
| Durata del LED | 30000 |
| Supporto per touchscreen | Senza |
| Rapporto di contrasto | 500:1 |
| Alimentazione | 3.3V |
| Tipo di display | LCD a colori |
10.4″ TFT LCD Custom Solutions
Ottimizzate le vostre soluzioni via cavo
Regolate la lunghezza, la posizione e la piedinatura dei vostri cavi o aggiungete connettori supplementari per migliorare la funzionalità. Ottenete una soluzione di cavi personalizzata, progettata per semplificare le connessioni e garantire prestazioni sicure e affidabili.
PCB Modifications
Choose from a variety of variations in PCB shape, size, pin and component layout to make it fully suitable for your application.
Elevare l'esperienza dell'utente con la tecnologia touch screen
Migliorate la vostra esperienza utente con la tecnologia touch screen capacitiva o resistiva. Personalizzeremo lo spessore del vetro e la forma del pannello tattile per garantire un adattamento perfetto ai vostri requisiti di progettazione.
Vetro di copertura personalizzato
Equipaggiate il vostro display con un vetro di copertura tagliato su misura per aumentare la durata e le prestazioni. Scegliete tra vari spessori e optate per l'incollaggio ottico per proteggere il display da umidità e detriti, garantendo una soluzione affidabile e duratura.
