Descrizione

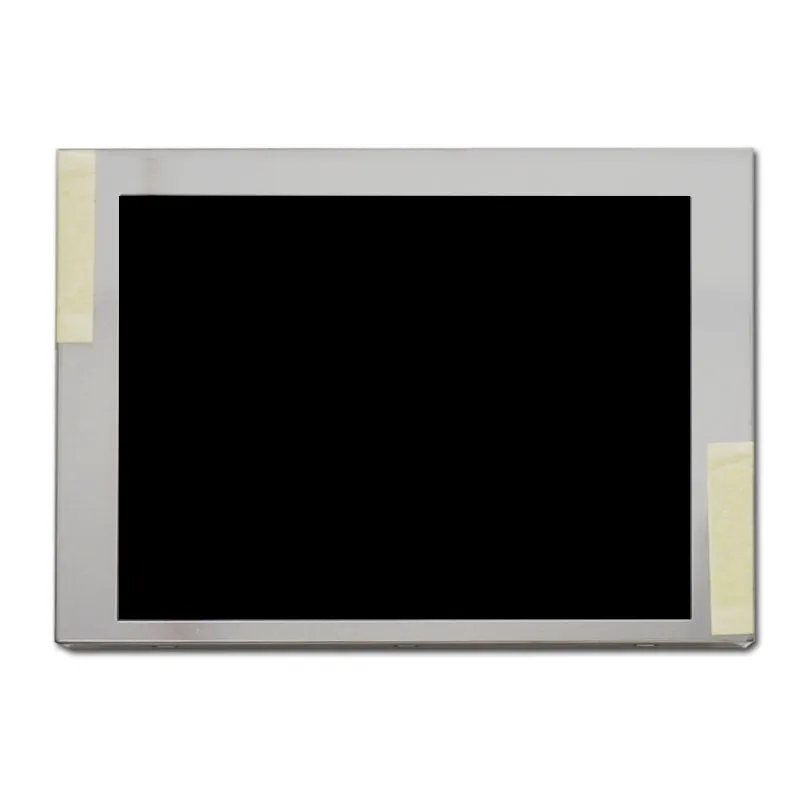

G057VN01 V2 General Description

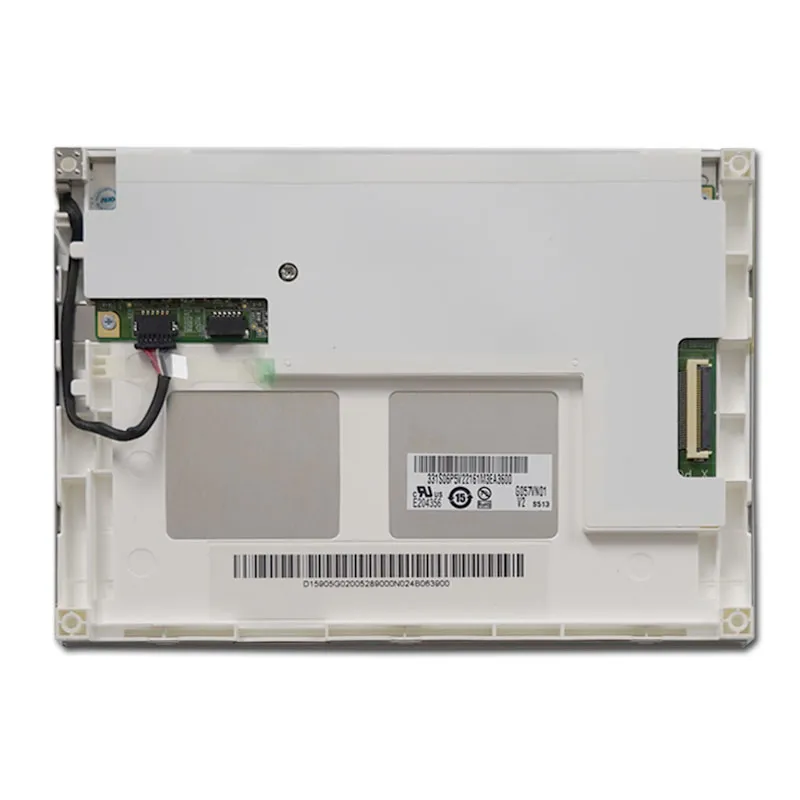

G057VN01 V2 is designed for industrial display applications with VGA (640 x RGB x 480) resolution
and 262k colors (RGB 6-bits). It is composed of a TFT-LCD panel, driver ICs, control and power
supply circuits board and backlight unit including LED driver circuit. G057VN01 V2 offers CMOS
interface for display signal input.

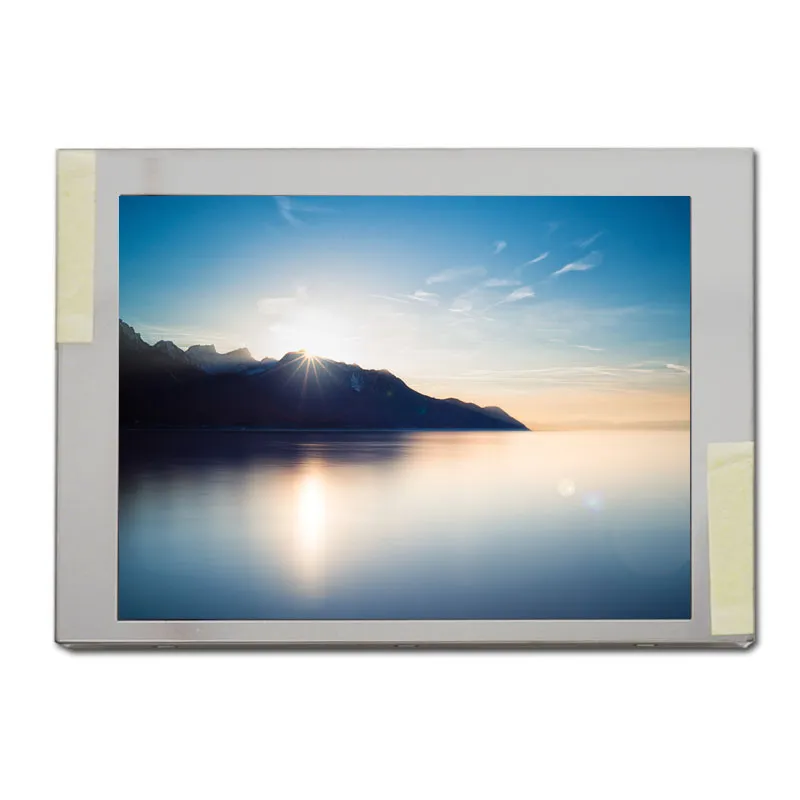

G057VN01 V2 AUO Display Characteristics
The 5.7-inch LCD Display Module features an active area of 115.2 mm (H) x 86.4 mm (V) and a resolution of 640 x 480 pixels arranged in a RGB vertical stripe pattern. With a pixel pitch of 0.36 mm and a TN (Twisted Nematic) display mode, it operates at a nominal input voltage of 3.3V and has a typical power consumption of 3.34W (comprising 0.46W for the LCD and 2.88W for the LED backlight). The display weighs approximately 150g and has physical dimensions of 144.0 mm (H) x 104.6 mm (V) x 12.3 mm (D). It features a CMOS 6-bit Parallel RGB electrical interface, an anti-glare surface treatment with 3H hardness, and supports 262K colors, offering optimal viewing at a 12 o’clock angle. The operational temperature range is from -30°C to +85°C, with the same range for storage, and the module is RoHS compliant.
5.7″ TFT-LCD Product Specifications
| Numero di modello | G057VN01 V2 |
|---|---|
| Dimensione | 5.7 |
| Risoluzione | 640*480 |
| Dimensione del contorno | 144*104.6*12.8 |
| Area attiva | 115.2*86.4 |
| Luminosità (cd/m²) | 700 |
| Interfaccia | CMOS |
| Visualizza la direzione | TN |
| Temperatura di esercizio | -30~85 |
| Temperatura di stoccaggio | -30~85 |
| Durata del LED | 50000 |
| Supporto per touchscreen | Senza |
| Rapporto di contrasto | 800:1 |
| Alimentazione | 3.3V |
| Tipo di display | LCD a colori |
5.7″ TFT LCD Custom Solutions
Ottimizzate le vostre soluzioni via cavo
Regolate la lunghezza, la posizione e la piedinatura dei vostri cavi o aggiungete connettori supplementari per migliorare la funzionalità. Ottenete una soluzione di cavi personalizzata, progettata per semplificare le connessioni e garantire prestazioni sicure e affidabili.
PCB Modifications
Choose from a variety of variations in PCB shape, size, pin and component layout to make it fully suitable for your application.
Elevare l'esperienza dell'utente con la tecnologia touch screen
Migliorate la vostra esperienza utente con la tecnologia touch screen capacitiva o resistiva. Personalizzeremo lo spessore del vetro e la forma del pannello tattile per garantire un adattamento perfetto ai vostri requisiti di progettazione.
Vetro di copertura personalizzato
Equipaggiate il vostro display con un vetro di copertura tagliato su misura per aumentare la durata e le prestazioni. Scegliete tra vari spessori e optate per l'incollaggio ottico per proteggere il display da umidità e detriti, garantendo una soluzione affidabile e duratura.
